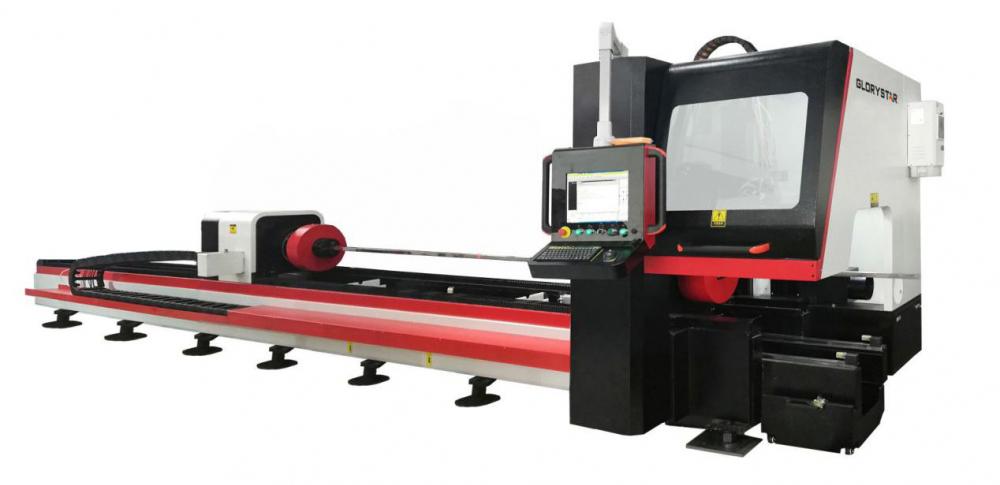

Станок лазерной резки GS-TG профильных труб

Станок лазерной резки GS-TG

GS-TG это профессиональный лазерный труборез. Он подходит для резки всех видов труб, включая профильные трубы, круглые трубы, квадратные трубы, овальные трубы, угловой стали, швеллерные балки, ребристые балки и других труб несиммитричной формы. По сравнению с традиционным труборезом, GS-TG способен повысить эффективность работы и уменьшить процедуры операций вручную, применяя опциональные функции автоматической загрузки.

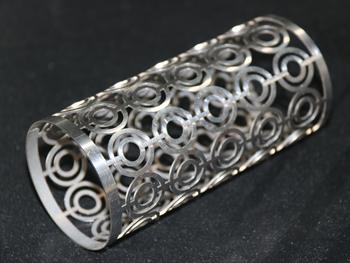

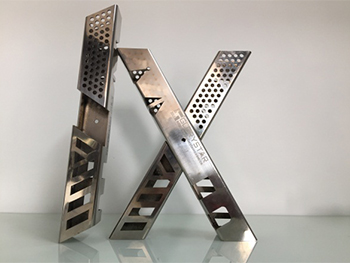

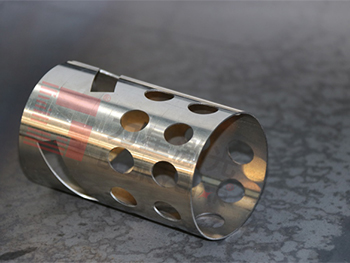

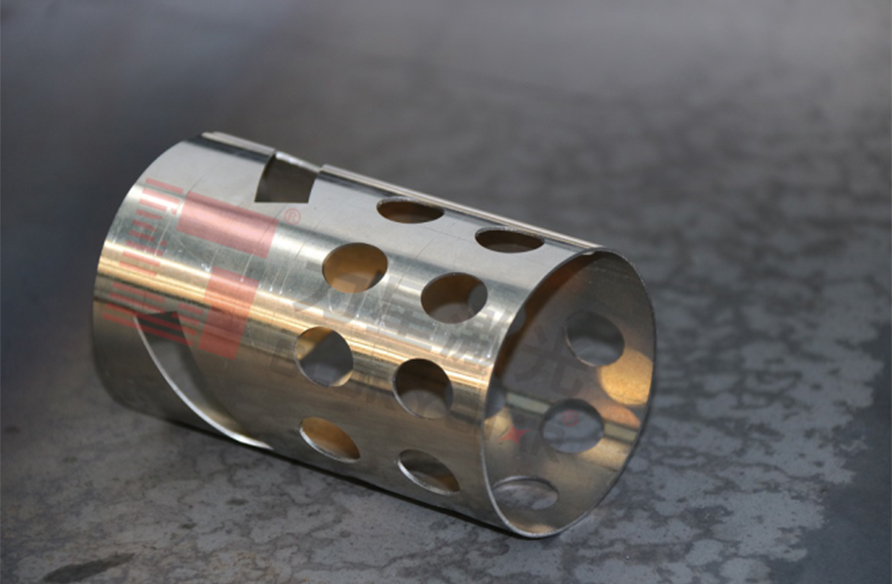

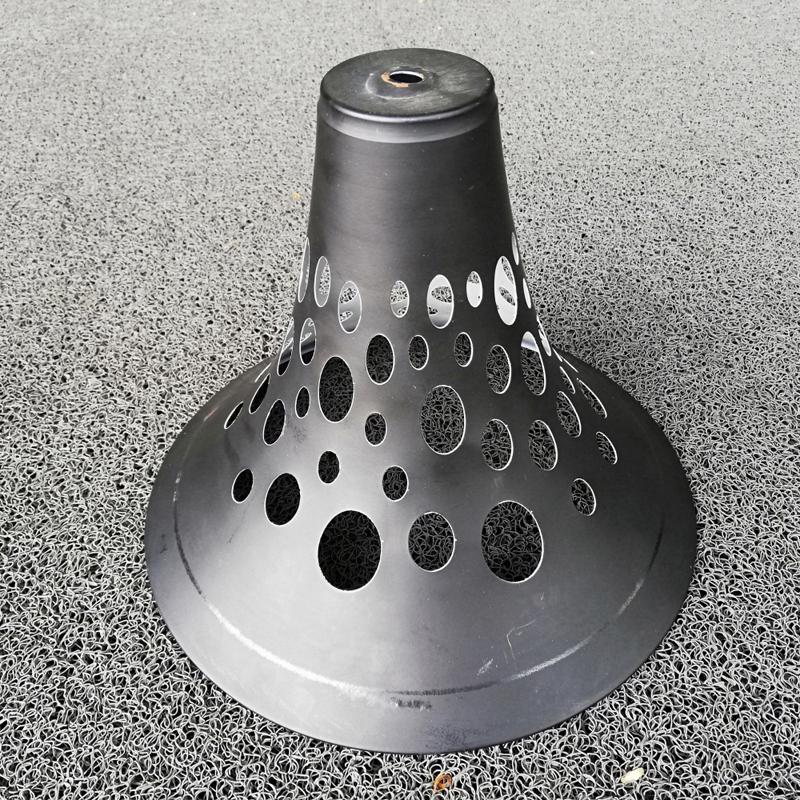

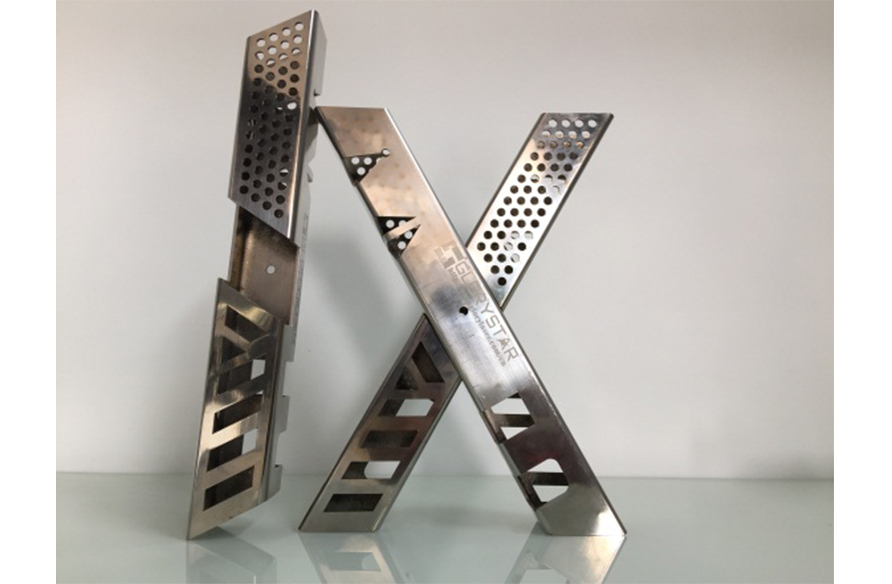

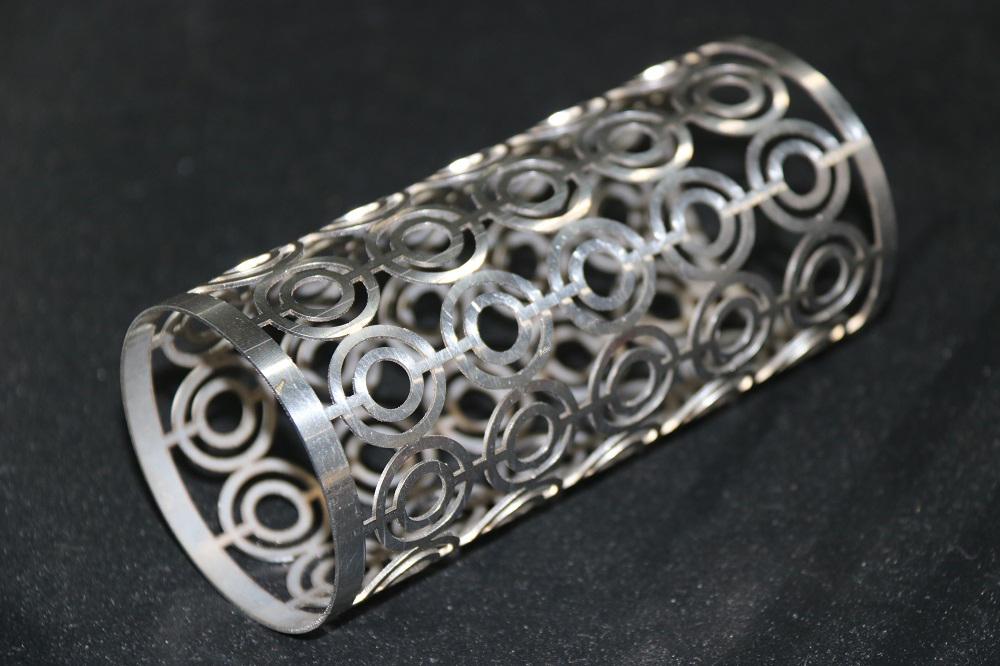

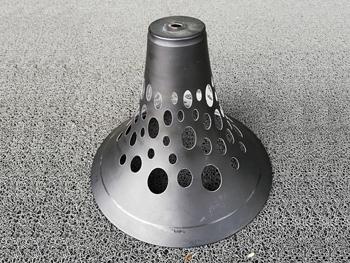

Образцы резки
  • Станок лазерной резки GS-TG
  • Станок лазерной резки GS-TG
  • Станок лазерной резки GS-TG
  • Станок лазерной резки GS-TG
Характеристики
  • Устройство автоматической загрузки материала: для повышения эффективности работы и экономии стоимости рабочей силы.
  • Двойной автоматический зажимной патрон, осуществляет удобное стягивание труб, к тому же мощность стягивания регулируется под толщину стенок трубы.
  • Длинный ролик осуществляет стягивание угловой стали, двутавровой балки, швеллерной стали и других труб открытого типа.
  • Благодаря атоматическому устройству и центрирующим функциям, обеспечены высокое качество резки для профильных материалов.
Технические параметры
Модель GS-6012TG GS-6022TG GS-6034TG
Формат обработки (L/I) 6000мм x φ120-20мм 6000мм x □120-20мм Стандартные профили с описанным кругом 6000мм x φ220-20мм 6000мм x £220мм-20мм Стандартные профили с описанным кругом <φ120 6000мм x φ340-20мм 6000мм x □240мм-20мм Стандартные профили с описанным кругом <φ120мм
Длина оси-X 500mm 500mm 500mm
Длина оси-Y 7000mm 7000mm 7000mm
Длина оси- Z 400mm 400mm 400mm
Ось-W Бесконечное вращание (133RPM) Бесконечное вращание (100RPM) Бесконечное врщание(100RPM)
Макс. скорость позиционирования осей X/Y 80m/min 60m/min 60m/min
Макс. скорость ускорения осей X/Y 1.0G 0.5G 0.3G
Точность геометрического позиционирования осей X/Y ≤0.1мм (полный диапазон) ≤0.05мм (полный диапазон) ≤0.05мм (полный диапазон)
Точность повторного позиционирования осей X/Y ≤0.05mm ≤0.03mm ≤0.03mm
Макс. вес трубы 20Kg/M 20Kg/M 20Kg/M
Размер станка (Д x Ш x В ) 10380mmx2000mmx2500mm 10380mmx2000mmx2500mm 10380mmx2000mmx2500mm
Опциональные конфигурации:
  • Полностью автоматическое устройство подачи: погружает трубы с одинаковыми параметрами на прокатную дорожку для автоматической подачи. Это улучшает эффективность работы и уменьшает затраты на рабочую силу.
  • Резервный приёмник: во время резки длинных частей, резервный приёмник автоматически расширяет устройство подачи для захвата труб.
  • Устройство отсечения хвостов: во время резки последней секции материала, передний зажим дживется вперед и задний зажим так же движется вперед, чтобы укоротить хвосты насколько это возможно.
  • Обновление пакетов программного обеспечения: благодаря обновлению пакетов программного обеспечения доступна резка швеллерной стали, угловой стали, двутавровой балки и других форм труб.
